Элеваторы цепные типа ЦГК предназначены для перемещения сыпучих материалов: пылевидных, зернистых, кусковых грузов на высоту до 40 метров, с насыпной плотностью не более 2,5 т/м3 и температурой не более 400°С. Элеваторы цепные предназначены для эксплуатации на предприятиях горно-рудной промышленности, строительной индустрии, обогатительных фабриках, угольных разрезах, в котельных, в речных портах и т.д.

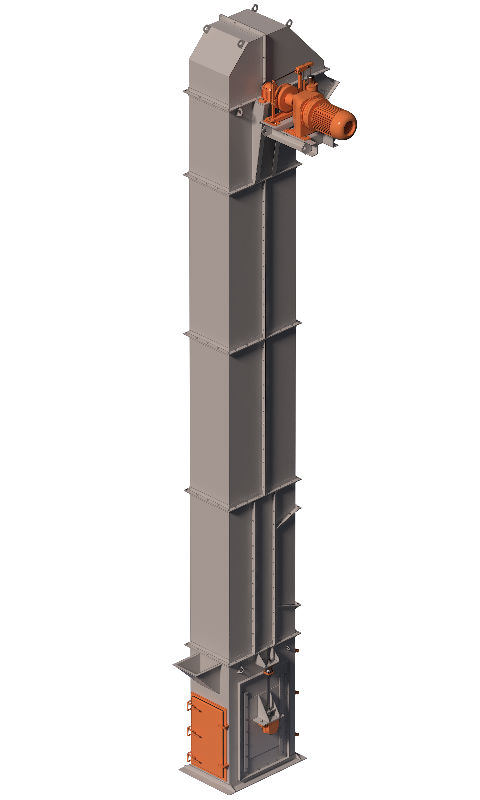

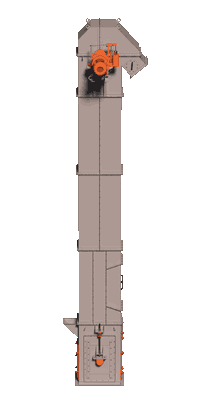

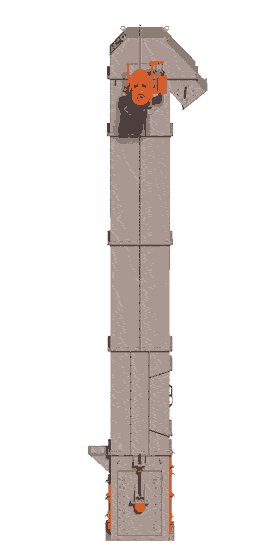

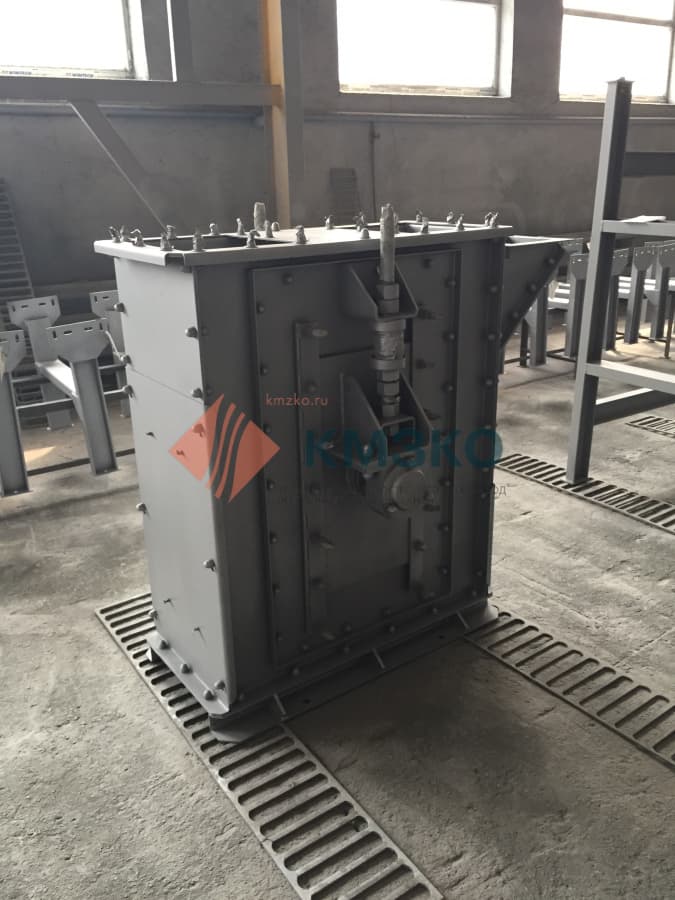

Цепные элеваторы ковшового типа ЦГК представляют собой высокоэффективное и надежное оборудование для вертикального транспортирования сухих сыпучих и мелкокусковых материалов с размером частиц до 20 мм. Данное оборудование отличается прочной конструкцией и длительным сроком службы, что делает его незаменимым в современном промышленном производстве.

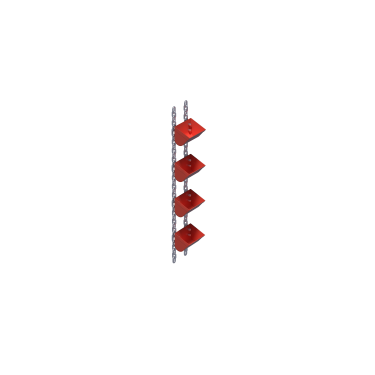

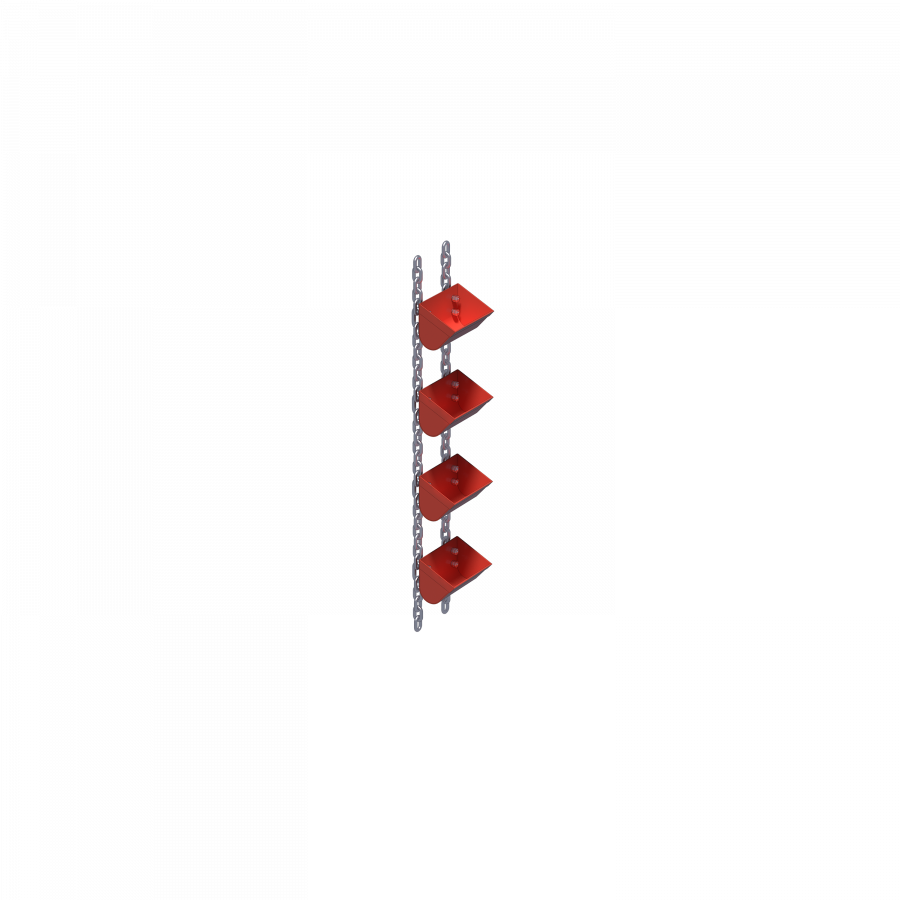

Конструктивные особенности элеваторов ЦГК включают специально разработанные глубокие ковши, которые обеспечивают максимальную производительность при работе с легкосыпучими материалами. Прочная цепная передача гарантирует стабильную работу оборудования даже при интенсивной эксплуатации в условиях высоких нагрузок.
Элеваторы ЦГК предназначены для перемещения широкого спектра материалов с насыпной плотностью до 2,5 т/м³ и рабочей температурой до 350°С. Такие высокие температурные показатели позволяют использовать оборудование в горячих технологических процессах, что значительно расширяет область его применения.
Данные установки активно используются в различных отраслях промышленности, включая строительную индустрию для транспортировки цемента, песка и щебня, металлургическую отрасль для перемещения руды и концентратов, стеклокерамическую промышленность для работы с сырьевыми материалами, химическую отрасль для транспортировки реагентов и катализаторов, горнодобывающую промышленность для перемещения добытых материалов, деревообрабатывающую отрасль для транспортировки опилок и стружки, а также многие другие сферы производства.
Высокая надежность достигается благодаря использованию прочной цепной передачи, которая демонстрирует устойчивость к механическим нагрузкам и износу даже при длительной непрерывной эксплуатации. Качественные материалы изготовления и продуманная конструкция обеспечивают минимальные требования к техническому обслуживанию.
Универсальность оборудования проявляется в возможности изготовления элеваторов в различных исполнениях: стандартном, нержавеющем или оцинкованном. Это позволяет использовать установки в агрессивных средах, включая производства с повышенной влажностью или химически активными веществами.
Компактность конструкции является важным преимуществом для предприятий с ограниченными производственными площадями. Возможность применения элеваторов в качестве междуэтажного транспортирующего элемента позволяет эффективно организовать вертикальные технологические потоки и оптимизировать использование производственного пространства.
Гибкость конструктивных решений обеспечивается возможностью подбора оптимального типа ковшей в зависимости от физико-химических свойств транспортируемого материала. Глубокие ковши используются для легкосыпучих грузов, обеспечивая максимальную производительность, а мелкие ковши применяются для плохо сыпучих материалов, предотвращая их просыпание.
Безопасность эксплуатации гарантируется специальными конструктивными решениями и четкими ограничениями по применению. Оборудование не предназначено для работы со взрывоопасными и химически активными материалами, что полностью исключает связанные с этим риски при соблюдении правил эксплуатации.
Элеваторы ЦГК обеспечивают высокую экономическую эффективность за счет низких эксплуатационных расходов, минимальных требований к обслуживанию и длительного срока службы. Энергоэффективная конструкция позволяет снизить затраты на электроэнергию, а надежность оборудования минимизирует простои производства.
Благодаря своей продуманной конструкции, высокой функциональности и универсальности применения, элеваторы ЦГК с глубокими ковшами являются оптимальным техническим решением для промышленных предприятий различного профиля, где требуется надежный, долговечный и эффективный транспортирующий механизм для вертикального перемещения сухих сыпучих грузов.

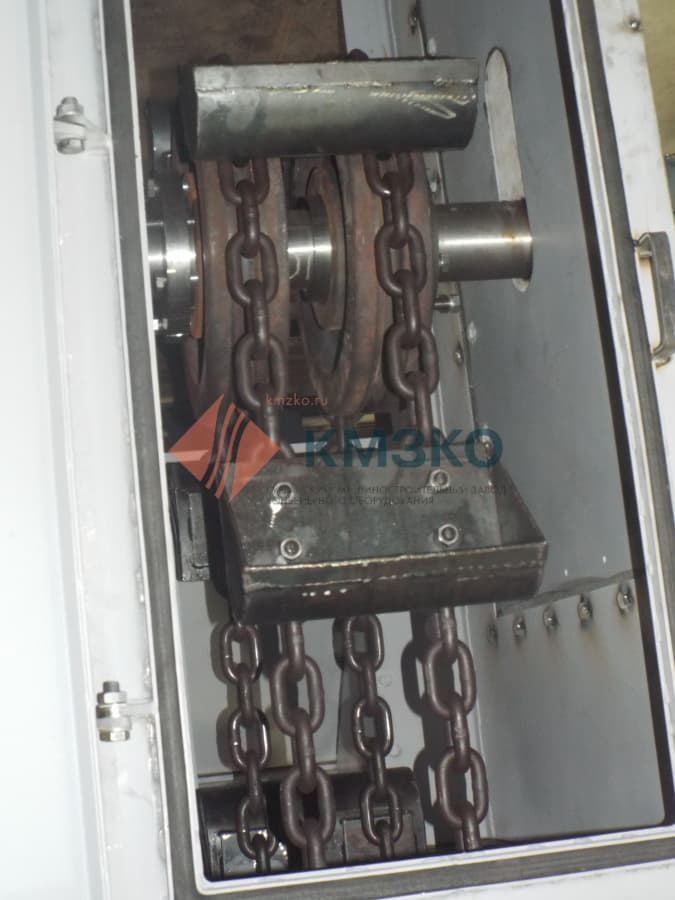

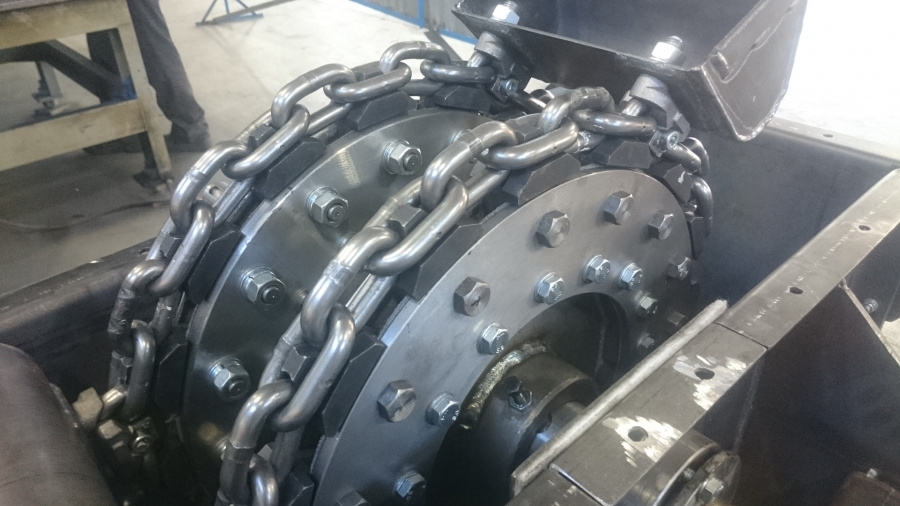

Тяговым органом для элеватора ЦГ служит пластинчатая цепь, для ЦГК – круглозвенная.
Цепной элеватор ковшового типа ЦГ/ЦГК (с глубокими ковшами) ориентирован на организацию транспортирования легкосыпучих материалов: угольной пыли, угля мелкой и средней фракции, дроби, цемента, концентратов, сухой глины, кускового торфа, песка, сухой золы, шламовой извести, сухих смесей, опилок, гранул и др. грузов.
| Типоразмер элеватора | 120 | 160 | 200 | 250 | 320 | 400 | 500 | 650 |
| Производительность (мах.), м3/ч | 5,76 | 8,6 | 14,9 | 23 | 36,8 | 58 | 76,8 | 122,8 |
| Скорость движения ходовой части (мах), м/с | 1,6 | |||||||
| Шаг ковша, мм | 320 | 400 | 500 | 630 | ||||
| Ширина ковша, мм | 120 | 160 | 200 | 250 | 320 | 400 | 500 | 650 |
| Емкость ковша, л | 0,4 | 0,6 | 1,3 | 2 | 4 | 6,3 | 12 | 16,8 |
| Коэффициент заполнения ковша | 0,8 | |||||||
| Высота транспортирования (мах), м | 15 | 25 | 30 | |||||
